Konsole Reagenzglashalter
Dieser Reagenzglashalter ist ein ganz gutes Beispiel für Entwurf und Umsetzung einer Aufgabe. Hinweis: In der Vollansicht sehen Sie das fertige Produkt!
Dosiereinheit
Dosiereinheiten unterliegen einem permanentem Verschleiß und müssen von Zeit zu Zeit instandgesetzt werden.
Abzugseinheit

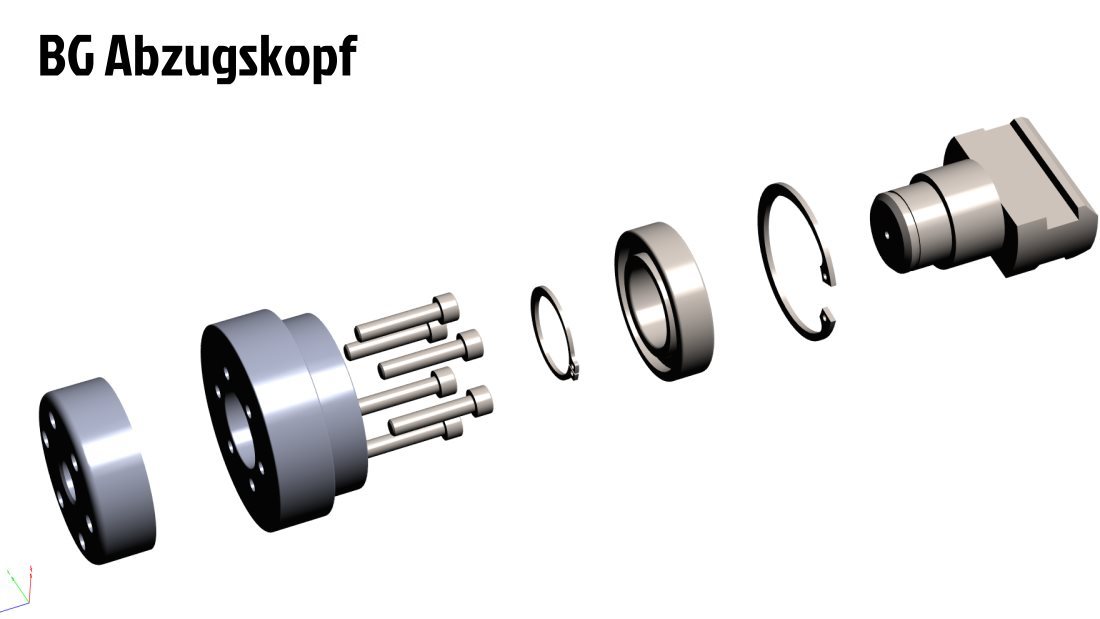

Explosionszeichnung CAD Vorrichtung zum Ausziehen spezieller Bauteile.
3D-Zeichnung ansehen
Volumenausstecher
Bei diesem Bauteil handelt es sich um eine Vorrichtung, bei der aus einer viskosen Masse, ein volumendefinierter Körper ausgestanzt und ausgeworfen wird..
Kesselschütte
Der Arbeitstisch dient der Ablage von granulatbefüllten Säcken, die durch ein Sieb in Ihrer Korngröße definiert in einen anderen Behälter gefüllt werden. Gleichzeitig wurde die Kesselschütte mit einer Absaugvorrichtung ausgestattet. Eigene Blechbearbeitung und Schweisskonstruktion.
Eigenentwicklung-Lampen

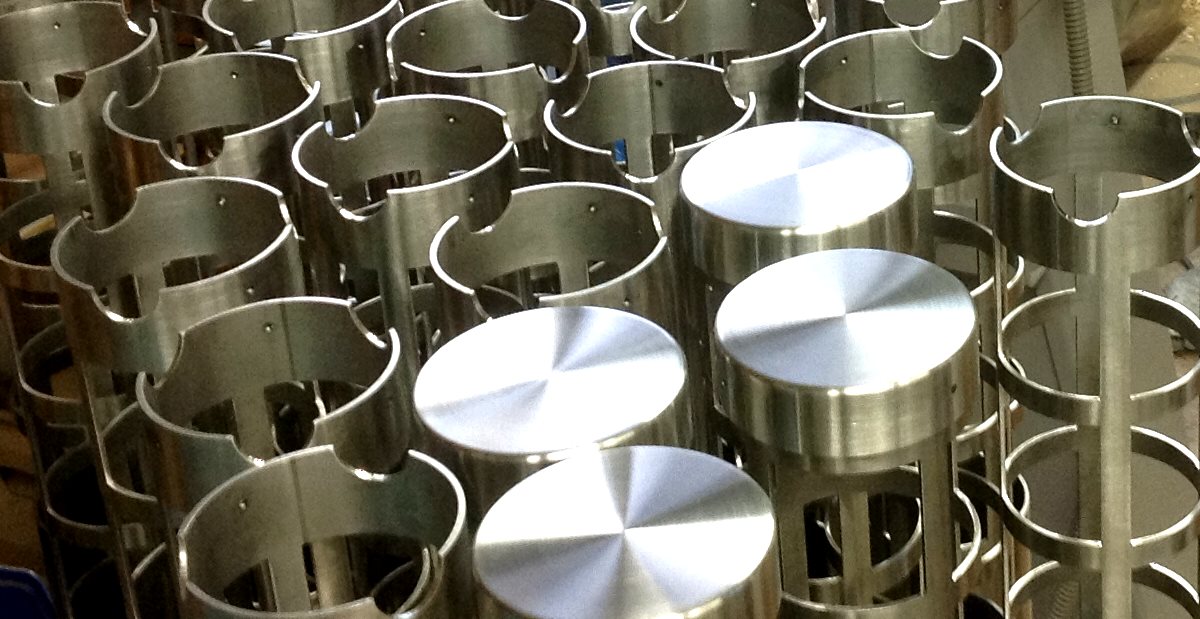

Bearbeitete Edelstahlröhren zur Herstellung eines eigenentwickelten Lampensystems.
Produktflyer Lampen 'Pharus'
Eigenentwicklung Rüttelsieb
Eigene Schweisskonstruktion
Die Vorrichtung dient der Auflösung verklumpter Granulate vor der Zuführung in die Weiterverarbeitung.
Werkzeugträger
Vorrichtung zum Aus- und Einbau schwerer Maschinen- Werkzeugelemente.
3D-Zeichnung ansehen
Eigenentwicklung Lampen
Vorverdrahtung und Montage der elektronischen und technischen Komponenten.
Arbeitsbühne, Detail Positionierung und Einrastvorrichtung

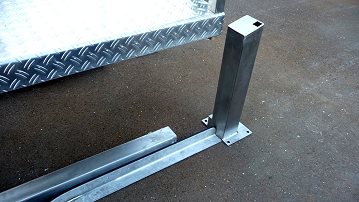

Die Arbeitsbühne wird über Leitbleche zwangsgeführt und positioniert.
Arbeitsbühne, Detail Eckumlenkung eines Seilzuges
Wartungsfreundliche Ausbildung einer innenliegenden Eckumlenkung.
Arbeitsbühne, Gesamtansicht
Werkstoffe: Rahmenbau VA-Vierkantprofil 1.4301, eigene Schweißkonstruktion.
Skulpturenbank

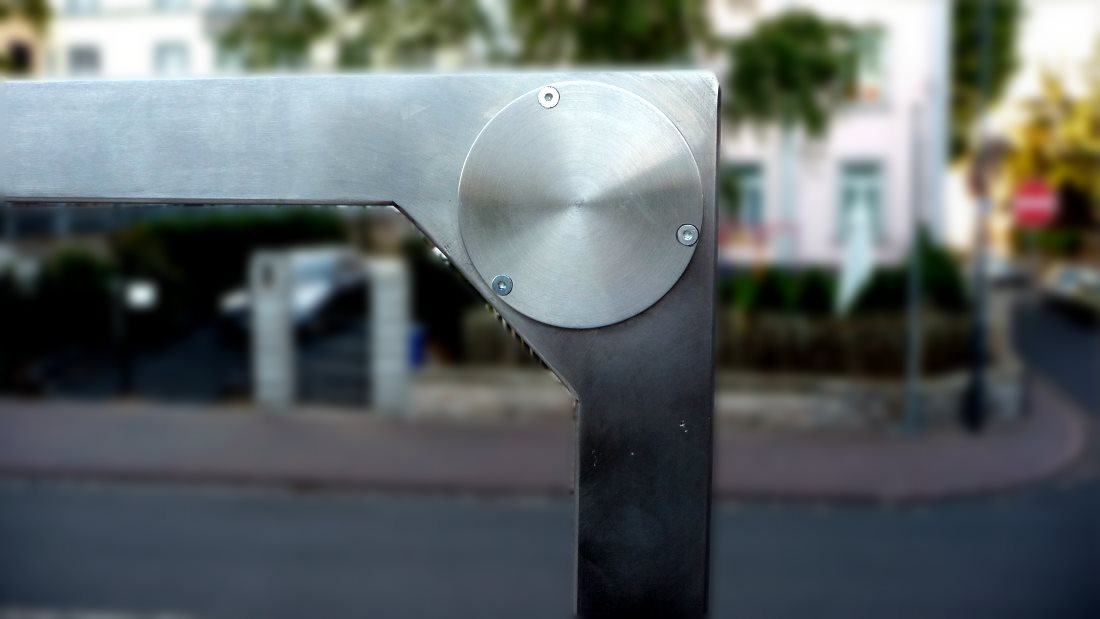

Eigene Schweißkonstruktion mit Umsetzung der Aufgabe als Metall und Holz in eine wetterbeständige Konstruktion als dreidimensionales Kunstobjekt.
Entwicklung via PDF(5MB) ansehen
